一、SIPOC圖的含義
SIPOC圖的名稱來自五個要素:
1.供應商:為流程提供關鍵信息、材料或其他資源的個人或團體。
2.過程輸入:指提供給過程的信息、材料等資源，即供應商提供的東西。
3.過程:指將投入轉化為產出的一系列增值活動。
4.過程輸出:指過程生產的最終產品或服務。
5.顧客:指接收過程輸出結果的個人、團體或其他過程。
二、SIPOC圖的優勢
SIPOC圖有以下優點:
1、可以用簡單的圖表和簡單的步驟展示一組跨職能部門的復雜活動。無論流程有多復雜，流程有多少，SIPOC圖都可以分五步清晰地描述其主要信息。
2.無論組織規模有多大，SIPOC圖都能以清晰的框架勾勒出整個業務流程。
SIPOC圖可以描述整體流程，也可以先單獨描述每個子流程，然后按照流程順序將每個SIPOC圖連接成一個通用的流程圖。繪制SIPOC圖時需要注意的是，供應商、輸入、過程、輸出、客戶可能很多，但SIPOC圖上只列出了最關鍵的項目，并不是全部，如圖1所示:
圖1 SIPOC圖的簡單格式
三、SIPOC圖實例
SIPCOC傳奇:假設一家公司是PCBA加工廠，主要業務是承接全球幾大電子產品制造商的訂單，加工PCBA的半成品，并繪制其制造流程的SIPCOC圖。
1.確定供應商。
公司是一家制造公司，其制造過程中的主要投入——電子元器件的供應商，就是SIPOC圖中的供應商。
2.闡明過程輸入。
這個制造過程的主要投入是電子元件。
3.澄清過程本身。
PCBA加工的主要工序是SMT安裝、插件、焊接、裝配、測試和封裝，也就是說，本例中的工序有六個盒子。
4.闡明過程輸出。
這個過程的輸出是PCBA分量。
5.識別客戶。
本例中的客戶是幾家電子產品制造商。

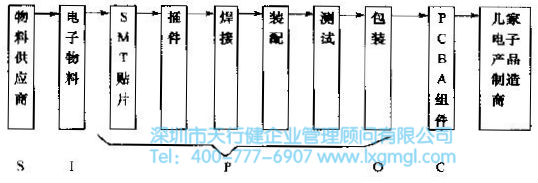

6.在圖2中列出PCBA加工的供應商、輸入、過程、輸出和客戶:
圖2 PCBA來料加工過程
7.這種情況下的簡單SIOC圖如圖3所示:
圖3 PCBA來料加工廠的簡單SIPOC圖
